이진 탐색 트리와 B-Tree / B+Tree 정리

이진 탐색 트리(BST)와 B-Tree, B+Tree의 구조와 삽입, 삭제 흐름을 그림과 함께 정리한다.

JUHOSEOK 2026년 4월 16일 · 6분 읽기

Data Structure Tree B-Tree B+Tree Database

1. 먼저, BST부터

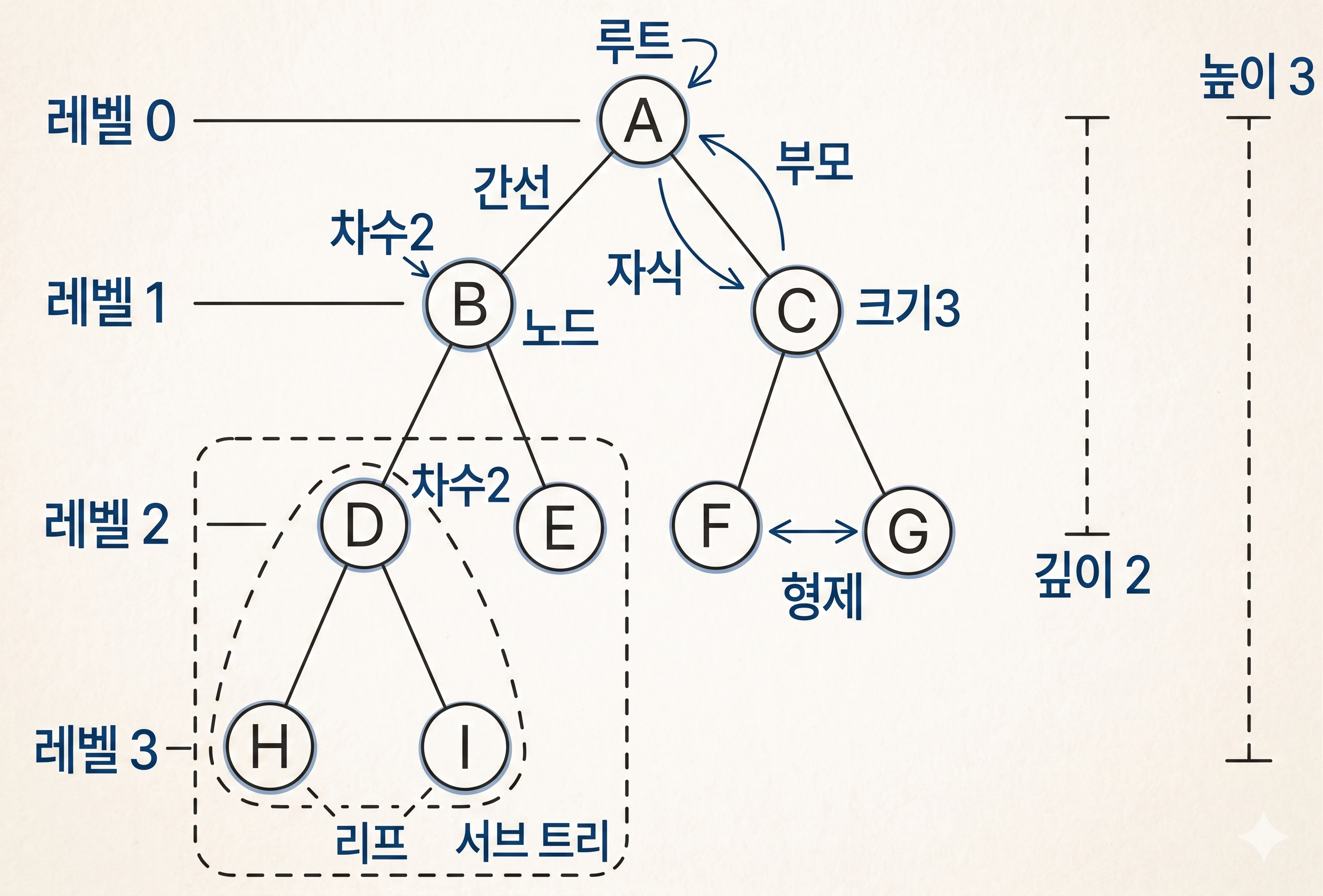

핵심 용어

• 차수: 한 노드가 가질 수 있는 최대 자식 수
• 서브트리: 특정 노드와 그 자손들로 이루어진 하위 트리
• 리프 노드: 자식이 없는 말단 노드

BST(Binary Search Tree)의 성질

• 왼쪽 서브트리의 모든 값은 부모보다 작다.
• 오른쪽 서브트리의 모든 값은 부모보다 크다.
• 각 노드는 자식을 최대 2개까지 가진다.

BST는 탐색이 빠르지만, 한 노드가 자식을 2개까지만 가질 수 있다는 한계가 있다. 데이터가 많아지면 높이가 커지고, 디스크/페이지 단위 저장에서는 비효율적일 수 있다.

2. 그래서 B-Tree를 쓴다

BST의 한계를 줄이기 위해, 한 노드 안에 여러 개의 key를 저장하고 자식 수도 늘린 구조가 B-Tree다.

한 노드에 key가 2개 있으면 자식은 3개가 된다.
즉, key 수 + 1 = 자식 수가 항상 성립한다.

3. 3차 B-Tree의 규칙

여기서는 M = 3인 B-Tree를 기준으로 정리한다.

기본 규칙

• 최대 자식 수: M = 3
• 최대 key 수: M - 1 = 2
• 최소 자식 수: ceil(M / 2) = 2
• 최소 key 수: ceil(M / 2) - 1 = 1

예외

• root는 예외적으로 더 적은 key/child를 가질 수 있다.
• 모든 리프 노드는 같은 높이에 있어야 한다.

꼭 기억할 성질

• 인터널 노드에 key가 x개 있으면 자식은 반드시 x + 1개다.
• 리프가 아닌 노드는 최소 2개의 자식을 가져야 한다.
• key는 항상 오름차순으로 정렬되어 있어야 한다.

4. B-Tree에서 가질 수 없는 구조

1) key 수와 자식 수가 맞지 않는 경우

• key가 1개인데 자식이 3개인 구조는 불가능하다.
• key가 2개인데 자식이 2개뿐인 구조도 불가능하다.

위 구조는 부모 key가 1개인데 자식이 3개라서 규칙 위반이다.

2) 자식 구간이 잘못된 경우

부모가 20 | 40이면:

• 왼쪽 자식: 20보다 작은 값
• 가운데 자식: 20과 40 사이 값
• 오른쪽 자식: 40보다 큰 값

이 구간을 어기면 B-Tree가 아니다.

5. 삽입 규칙

• 삽입은 항상 리프 노드에서 시작한다.
• 삽입 후 key 수가 초과되면 노드를 분할한다.
• 가운데 key를 부모로 승진시킨다.
• 부모도 넘치면 같은 과정을 위로 반복한다.

3차 B-Tree에서는 한 노드에 key가 최대 2개까지 들어갈 수 있으므로, 임시로 3개가 되는 순간 분할이 일어난다.

6. 3차 B-Tree 삽입 예시

삽입 순서:

1, 15, 2, 5, 30, 90, 20, 7, 9, 8, 10, 50, 70, 60, 40

Step 1. 1, 15 삽입

루트가 리프이므로 그냥 들어간다.

Step 2. 2 삽입, 첫 분할

[1 | 15]에 2를 넣으면 [1 | 2 | 15]가 되어 overflow가 발생한다.
가운데 key 2를 승진시키면:

Step 3. 5, 30 삽입

• 5는 오른쪽 리프 [15]에 들어가 [5 | 15]
• 30을 넣으면 [5 | 15 | 30]이 되어 15가 부모로 승진

Step 4. 90, 20 삽입 후 루트 분할

• 90은 [30]에 들어가 [30 | 90]
• 20을 넣으면 [20 | 30 | 90] overflow
• 30이 부모로 승진하려는데, 부모 [2 | 15]도 overflow
• 다시 루트 분할이 일어나 15가 새 루트가 된다

Step 5. 7, 9 삽입

• 7은 [5]에 들어가 [5 | 7]
• 9를 넣으면 [5 | 7 | 9] overflow
• 가운데 7이 승진해서 왼쪽 인터널 노드가 [2 | 7]이 된다

Step 6. 8, 10 삽입 후 왼쪽 서브트리 재분할

• 8은 [9]에 들어가 [8 | 9]
• 10을 넣으면 [8 | 9 | 10] overflow
• 9가 부모 [2 | 7]로 올라가면서 부모도 overflow
• 부모를 다시 분할하고 7이 루트로 승진

Step 7. 50, 70, 60, 40 삽입 후 최종 트리

• 50은 [90]에 들어가 [50 | 90]
• 70을 넣으면 [50 | 70 | 90] overflow, 70 승진
• 오른쪽 인터널 노드가 [30 | 70]이 된다
• 60은 가운데 리프에 들어가 [50 | 60]
• 40을 넣으면 [40 | 50 | 60] overflow, 50 승진
• 오른쪽 인터널이 overflow되고, 마지막으로 루트도 분할된다

최종 결과:

7. 삽입 변화 한눈에 보기

삽입 값	결과 요약
1	루트 [1]
15	루트 [1 | 15]
2	overflow, 2 승진 -> 루트 [2]
5	오른쪽 리프 [5 | 15]
30	overflow, 15 승진 -> 루트 [2 | 15]
90	오른쪽 리프 [30 | 90]
20	overflow, 30 승진 -> 루트까지 overflow -> 새 루트 [15]
7	리프 [5 | 7]
9	overflow, 7 승진 -> 왼쪽 인터널 [2 | 7]
8	리프 [8 | 9]
10	overflow, 9 승진 -> 인터널 overflow -> 7이 루트로 승진
50	리프 [50 | 90]
70	overflow, 70 승진 -> 오른쪽 인터널 [30 | 70]
60	리프 [50 | 60]
40	overflow, 50 승진 -> 인터널 overflow -> 루트 분할 -> 최종 루트 [15]

8. B+Tree 기본 구조

B+Tree는 B-Tree와 비슷하지만, 실제 데이터는 leaf node에만 저장하고 internal node는 탐색용 key만 둔다.

• internal node: 어느 방향으로 내려갈지 결정하는 안내판 역할
• leaf node: 실제 key 또는 레코드 위치를 저장
• 모든 leaf는 같은 높이에 있고, 보통 서로 연결된다

예시:

위 그림에서는:

• 루트와 internal node는 탐색 경로를 나누는 key만 가진다
• 실제 값은 맨 아래 leaf에만 있다
• leaf들은 오른쪽으로 연결되어 있어서 순차 탐색이 쉽다

9. B+Tree에서 leaf 연결이 중요한 이유

B+Tree는 값을 찾은 뒤 같은 구간의 다음 값들을 읽을 때 다시 루트로 올라갈 필요가 없다.
처음 leaf만 찾으면, 이후에는 연결된 leaf를 따라 오른쪽으로 이동하면 된다.

이 구조 덕분에 B+Tree는 다음 작업에 특히 유리하다.

• 범위 검색: 20 이상 70 이하
• 정렬 순회: 작은 값부터 큰 값까지 출력
• 데이터베이스 인덱스 스캔

10. B-Tree와 B+Tree 차이

B-Tree

• internal node와 leaf node 모두 key를 가질 수 있다
• 검색 도중 internal node에서 바로 값을 찾을 수도 있다
• 범위 검색은 가능하지만 leaf 연속 순회 구조는 B+Tree보다 덜 직접적이다

B+Tree

• 실제 데이터는 leaf에만 저장한다
• internal node는 탐색 전용 key만 가진다
• leaf node들이 연결되어 있어 범위 검색과 순차 접근에 강하다

한 줄 비교:

• B-Tree: “중간 노드에도 값이 들어갈 수 있는 트리”
• B+Tree: “중간 노드는 길 안내, 실제 데이터는 leaf에 모아둔 트리”

11. B+Tree 삽입 과정

여기서는 3차 B+Tree 느낌으로 간단한 삽입 흐름만 본다.

• internal node의 역할: 경로 안내
• 실제 key는 leaf에 저장
• leaf가 overflow되면 분할한 뒤, 오른쪽 leaf의 첫 key를 부모에 복사해서 올린다

이 지점이 B-Tree와 다르다.
B-Tree는 가운데 key가 위로 승진하면서 원래 자리에서 빠질 수 있지만,
B+Tree는 leaf에 실제 데이터가 남아 있어야 하므로 separator key를 부모에 복사한다.

Step 1. 시작 상태

루트가 leaf인 상태에서 시작한다.

Step 2. 30 삽입 -> 루트 leaf 분할

[10 | 20]에 30을 넣으면 leaf overflow가 발생한다.

• leaf를 둘로 나눈다
• 오른쪽 leaf의 첫 key 20을 부모에 복사한다
• 루트가 분할되었으므로 새 루트가 생긴다

중요한 점:

• 부모에는 20이 들어가지만
• leaf에도 20이 그대로 남아 있다

Step 3. 25 삽입 -> leaf split + 부모 key 추가

25는 오른쪽 leaf [20 | 30]에 들어가서 overflow를 만든다.

• [20 | 25 | 30]을 [20], [25 | 30]으로 분할
• 새 오른쪽 leaf의 첫 key 25를 부모에 복사

이후에도 삽입 규칙은 같다.

1. leaf에 삽입
2. overflow면 leaf split
3. 오른쪽 leaf의 첫 key를 부모에 복사
4. 부모도 overflow면 internal node split
5. 루트가 overflow면 새 루트 생성

12. B-Tree 삭제 기본

B-Tree 삭제는 삽입보다 조금 더 복잡하다.
삭제 후 어떤 노드의 key 수가 최소 개수보다 작아지면 underflow가 발생하고, 이때:

1. 형제에게서 하나 빌릴 수 있으면 재분배
2. 못 빌리면 부모 key와 함께 병합

참고로 internal node에서 key를 삭제할 때는 보통:

• 왼쪽 서브트리의 최대값(전임자, predecessor)
• 또는 오른쪽 서브트리의 최소값(후임자, successor)

로 대체한 뒤, 실제 삭제는 leaf에서 처리한다.

Case 1. 단순 삭제

삭제 전:

여기서 10을 삭제하면 왼쪽 leaf는 [5]가 된다.
3차 B-Tree에서 leaf의 최소 key 수는 1이므로 underflow가 아니다.

삭제 후:

즉, 삭제 후에도 최소 조건을 만족하면 아무 재조정도 하지 않는다.

13. B-Tree 재분배(빌려오기)

이번에는 삭제 때문에 어떤 leaf가 최소 조건을 깨는 경우다.

삭제 직전 상태:

여기서 왼쪽 leaf의 5를 삭제하면 왼쪽 노드는 비게 된다.
하지만 오른쪽 형제 [20 | 30]은 key가 2개라서 하나를 빌려줄 수 있다.

재분배 후:

흐름은 다음과 같다.

• 부모 key 15를 왼쪽 자식으로 내려 보낸다
• 오른쪽 형제의 가장 작은 key 20이 부모로 올라온다

결과적으로:

• 부모: [20]
• 왼쪽 자식: [15]
• 오른쪽 자식: [30]

이렇게 형제에게서 하나 빌려오는 과정을 재분배(redistribution) 또는 borrow라고 한다.

14. B-Tree 병합(merge)

형제가 최소 key만 가지고 있다면, 더 이상 빌릴 수 없다.
이때는 부모의 separator key를 내려 보내고 형제와 합쳐서 하나의 노드로 만든다.

삭제 직전 상태:

여기서 왼쪽 leaf의 10을 삭제하면 왼쪽 leaf가 비게 된다.
오른쪽 형제 [30]도 최소 key 수만 가지고 있으므로 빌려줄 수 없다.

그래서:

• 부모 key 20을 아래로 내리고
• 오른쪽 형제 [30]과 합쳐서
• 하나의 노드 [20 | 30]으로 만든다

병합 후:

이 예시에서는 루트가 비게 되어 트리 높이가 1 줄어든다.
즉, 병합은 트리 높이를 감소시킬 수도 있다.

16. 한 줄로 정리

BST는 자식이 최대 2개인 기본 탐색 트리이고, B-Tree는 한 노드에 여러 key를 넣어 높이를 줄인 균형 트리이며, B+Tree는 실제 데이터를 leaf에만 모아 범위 검색까지 빠르게 만든 구조다.
